咨詢(xún)熱線(xiàn)：18737351269
24小時(shí)服務(wù)熱線(xiàn)
新聞中心/輝縣市騰飛機械制造有限公司
大齒輪在調質(zhì)時(shí)應注意哪些問(wèn)題？
來(lái)源：http://www.saltmarshwillies.com/news776124.html發(fā)布時(shí)間：2022-03-09

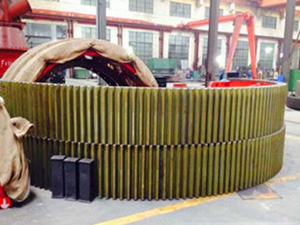

大齒輪在調質(zhì)時(shí)，由于鋼的淬透性、散熱和淬火介質(zhì)的限制，容易產(chǎn)生心臟組織不良和淬火等后果。調質(zhì)時(shí)應注意以下幾點(diǎn):
首先，大齒輪在淬火過(guò)程中容易淬火，影響齒輪的使用性能，甚至報廢。為防止淬火，應采取降低淬火應力的措施，如冷淬火、正確選擇淬火介質(zhì)、控制冷卻時(shí)間等。淬火介質(zhì)應盡可能選擇水淬火，水淬火可獲得較深的淬火層和令人滿(mǎn)意的心臟組織。當水淬火有危險時(shí)，應考慮采用油淬火或水淬火油冷卻措施。冷卻時(shí)間過(guò)長(cháng)，也可能由于溫度過(guò)低，內應力過(guò)大，使齒輪淬火，一般冷卻時(shí)間的選擇，適合心冷到MS點(diǎn)附近（約300攝氏度）。在實(shí)際操作中，心臟溫度無(wú)法測量，這取決于操作人員的實(shí)踐經(jīng)驗。
其次，淬火后必須及時(shí)回火大齒輪，防止應力過(guò)大導致齒輪開(kāi)裂。對于對回火脆性敏感的齒輪材料，回火時(shí)應冷卻油，并增加一次消除應力的回火。對于淬透性較高的齒輪鋼，如40crnimo，用鹽浴加熱，淬火后不能過(guò)早清理鹽渣。否則，由于清洗過(guò)程中冷卻的熱應力和內部過(guò)冷奧氏體轉變引起的內應力，齒輪開(kāi)裂。
大齒輪的調質(zhì)要注意以上幾點(diǎn)，在不損壞齒輪的情況下進(jìn)行調質(zhì)。
相關(guān)標簽：大齒輪,大齒輪報價(jià),大齒輪廠(chǎng)家
相關(guān)新聞RELATED NEWS
- 騰飛鑄鋼大齒輪制造工藝解析：質(zhì)量為本的鑄造之道2025-05-14
- 在惡劣工作環(huán)境下，大齒輪如何保持良好的工作狀態(tài)？2024-08-05
- 大型鑄鋼件——球磨機大齒輪出現漏油怎么處理？2023-12-21
- 鑄鋼件廠(chǎng)家和你一起學(xué)習如何測量精密大齒輪？2023-12-14
相關(guān)產(chǎn)品RELATED PRODUCT
豫公網(wǎng)安備 41078202000581號
18737351269
點(diǎn)擊咨詢(xún)
